氧化鋁空心球磚是一種使用溫度可高達1700℃的高溫隔熱低體積密度的耐火材料。它廣泛用于溫度變化頻繁、熱沖擊負荷大、不接觸液體物質的高溫爐窯內襯上。
技術原理
影響硅鋼熱處理爐爐襯壽命的關鍵是氧化鋁空心球磚的熱震穩定性，氧化鋁空心球磚中莫來石相的存在可以改善磚的熱震穩定性。原料的種類、礦化劑、原料處理工藝、按比例配料及燒成工藝制度等對莫來石形成的影響，以及對氧化鋁空心球磚熱震穩定性的影響。以氧化鋁空心球和氧化鋁粉為主要原料，添加適置粘土等，以磷酸鹽作結合劑，經手工成型和高溫燒成獲得穩定性氧化鋁空心球磚。研制的產品必須達到下列指標：
Al2O3>83%,Si0≤15%,Fe2O3≤0.3%
氣孔率≥50%,熱震穩定性(1100℃水冷)≥20次，常溫耐壓強度≥6MPa，重燒線變化(1600C、3h)≤士0.2%,熱導率(平均溫度350士10℃)>0.642W/(m•K),產品成品率≥95%。
燒制過程
以氧化鋁空心球為骨料，氧化鋁細粉和含硅礦物為基質，添加微量外加劑、紙漿、硫酸鋁等作結合劑，經混煉、振動成型、干燥和燒制成抗熱震穩定性優異的氧化鋁空心球磚。
氧化鋁空心球磚坯在燒成過程中，含硅礦物質和氧化鋁細粉發生二次莫來石化反應，在微量外加劑的促進下，英來石呈針柱狀發育針柱狀莫來石晶體長徑比較大(8〜9倍)，而且針柱狀莫來石相互交錯，壤嵌構成結構穩定、力學強度大的三維網絡結構，因而大幅度地提髙了氧化鋁空心球磚的抗熱霡穩定性及高溫性能。
由于在氧化鋁空心球磚基質中形成由針柱狀二次莫來石構成的三維網絡結構，其雜質含量低，制品高溫性能好。其主要性能見表1。

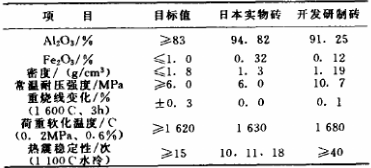

表1 氧化鋁空心球磚主要性能
氧化鋁空心球磚作為一種新型的高溫隔熱材料，它是用工業氧化鋁在電爐中熔煉吹制而成的，廣泛運用在石化工業氣化爐、炭黑工業反應爐、冶金工業感應爐等高溫、超高溫窯爐上得到廣泛應用，取得了十分滿意的技能效果。
